LCR测试仪
手持式/高性能 | 日本三和（sanwa）

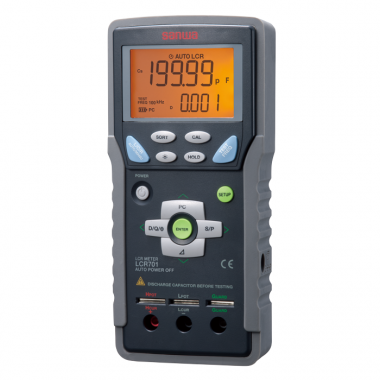

日本三和（sanwa）LCR701手持式高性能数字电桥，具有与台式电桥相媲美的丰富功能，直接的LCR测量，方便携带，随时随地的快速进行元器件分析与现场测量的最佳工具。
■手持式数字电桥,具有与台式电桥相媲美的丰富功能,直接的LCR测量,方便携带,随时随地的快速进行元器件分析与现场测量的最佳工具.
■可以将测量频率扩展至高达100kHz,这是通常只有台式LCR表才能提供的功能.
■具有自动识别L/C/R功能,可以方便地显示元件类型.
■20000/2000数据点双显示,易于读取.
■双显示：主窗口显示LS/LP/CS/CP/RS/RP/DCR，副窗口显示D/Q/θ/ESR/RP.
■电阻测量/静电电容测量/电感测量使用AUTOLCR功能自动判断.
■可选串联、并联测量模式.
■7档直流电阻（DCR）测量功能.
■通过PASS/FAIL进行电子部件筛选的SORT功能. 相对于基准部件进入任意的公差以内，有没有（PASSorFAIL）可以选择的公差±0.25%,±0.5%,±1%,±2%,±5%,±10%,±20%,20%~+80%
■支持5种测量频率（100/120/1k/10k/100kHz）
■OPEN/SHORT校正功能，用于高阻抗和低阻抗器件测试前校准，以确保测量的精准性.
■自动切换量程,不支持手动量程设定.
■数据锁定用于观察和记录测量数据.
■根据测量对象使用插入端子台和附属的夹式引线等,进行各种方法测量.
■多段电池使用量表示,低电量蜂鸣提示.
■自动关机功能（5分钟）
■背光功能60秒后无操作自动关闭,便于节电.
■利用与PC连接USB通信单元,将被测实时数据存入电脑并保存.
选件：
外接AC电源适配器(AD-30-3)
测试SMD器件夹子(CL-700SMD)
光学连接电缆（LCR-USB）
功能 | 量程 | 最大精度 |
液晶显示器（主） | 20000技数：LS/LP/CS/CP/RS/RP/DCR | |
液晶显示器（副） | 2000计数：D/Q/θ/ESR/RP | |
Ls/Lp | 20.000u/200.00u/2000.0u/20.000m/200.00m 2000.0m/20.000/200.00/2000.0/20.000kH | ±(0.3%+3) |
Cs/Cp | 200.00p/2000.0p/20.00n/200.00n/2000.0n/ | ±(0.3%+3) |
Rs/Rp | 20.000/200.00/2.0000k/20.000k/ | ±(0.3%+3) |
Ω（DCR） | 200.00/2.0000k/20.000k/200.00k/ | ±(0.3%+3) |
抽样率 | 1.2次/秒（LCR模式）0.5次/秒（DCR模式） | |
频率 | 100/120/1K/10K/100KHz | |
测量信号电平 | 0.63Vrms、0.9Vdc | |
器件选择功能值 | ±0.25%,±0.5%,±1%,±2%,±5%,±10%,±20%,-20%~+80% | |
测量模式 | 串联/并联 | |
测量参数 | Ls/Lp/Cs/Cp/Rs/Rp/DCR D/Q/θ/ESR/RP | |
自动LCR | L:20.000μH～20.000kH / C:200.00pF～20.00Mf R:20.000Ω～200.0MΩ | |
DCR测试 | R: 200.00Ω～200.0MΩ | |
电池 | 6LF22(9V)x1约18小时，AC适配器（AD-30-3） | |
体积重量 | H184xW87xD45/约400g | |
附件 | 夹头适配器（CL-700a）便携套（H-701）使用说明书 | |
